Información Básica.
Max.Inlet Dia Wire.
1.5mm
Bloquear Dia.
200mm
Max. Número de Bloque
18
Certificación
ISO
Condición
Nueva
Paquete de Transporte
Seaworthy Packing
Especificación
5200*200*1700mm
Marca Comercial
SUNTECHMACH
Origen
China
Código del HS
8463300000
Capacidad de Producción
10 Sets/Month
Descripción de Producto
1. Descripción general
Esta máquina se utiliza para drawΦ0,15-φ0.5mm alambres de cobre.
2. Parámetro técnico
| No. | El tema | La especificación |
| 1 | El diámetro de entrada | Max Φ1.6mm |
| 2 | Diámetro de salida | Φ0,15-Φ0.5mm |
| 3 | La velocidad máxima del dibujo | 25m/s (Φ 0.25mm) |
| 4 | El cabrestante de diámetro de la torre | Φ200mm |
| 5 | El cabrestante de diámetro | Φ200mm |
| 6 | Número de morir | 18 |
| 7 | Diámetro exterior de die | Φ25mm |
| 8 | Tamaño de la carrete spool | PND250 |
| 9 | Potencia del motor principal | 15kW (AC) |
| 10 | La potencia de motor para double take up | 2,2 KW (AC ) X2 |
| 11 | La dimensión de la máquina | 1700×1500×2700mm |
| 12. | El poder de la unidad de templar | 60V, 400A (CC) |
3. Componentes de la máquina
| No. | El tema | La cantidad |
| 1 | Soporte de pago | 1 |
| 2 | Dibujo principal de la máquina con el recocido | 1 |
| 3 | Generador de vapor | 1 |
| 4 | El control eléctrico y el funcionamiento de escritorio | 1 |
4. Introducción detallada:
Soporte de Pago 4.1.
1) la dimensión de recompensa (mm): 300 * 300 * 650
2) Tipo: sobre la cabeza
4.2 La máquina de dibujo principal 1) Tipo: tipo de slip.18-die de alambre de cobre de la máquina de dibujo
2) la estructura del cuerpo: el cuerpo soldadas de Q235 de moldeo de placa, a través de recocido para quitar presión interna, entonces por la fresadora de precisión.
3) cable de entrada de la posición en el lado izquierdo de la máquina, carrocería, con el cable de entrada de 6 hoyos. La instalación fuera de sumidero.
4) El material del eje por 40CrMo templado del acero, HRC25-27, para asegurar la eliminación de tensiones internas, y mejorar la rigidez de la pieza, con el Departamento moliendo para garantizar el equilibrio y la redondez de la concentricidad.
5) unidades de la máquina la transmisión por correa plana.
6) con el cabrestante de cerámica de pulverización, doble ranura 4 capas de 4 unidades y final de cabrestante una capa de una unidad.
7) primer ojo MOLDE MOLDE independiente,el 2º al 17er los ojos de cerdo el modo de fundición de hierro, el cuerpo es pequeño, el aumento de la iniciativa de tener un espacio de trabajo.
8) el cabrestante y lubricación de el trefilado, muere en la parte superior del tubo de móviles instalación de las articulaciones, no afecta a la rosca.
9) El dibujo a través de la emulsión está provista de puertas de acero inoxidable, que impiden el lubricante de desbordamiento.
10) El equipo de lubricante:
Presión de trabajo: 0,2 ~ 0,4 Mpa
Temperatura: ≤ 30ºC.
Caudal: 25 ~ 30(m3/h)
Dispositivo de recocido 4.3.
1) Tipo: vertical de recocido de CC, la velocidad automáticamente seguimiento
2) el diámetro del cable de entrada de recocido :Φ0.15mm-Φ0.5mm
3) Max velocidad lineal de recocido: 20m/s
4) de 3 piezas de diámetro de recocido de níquel-la realización de anillo: 200mm.
5) La fuerza de estiramiento de ablandamiento conductor incluso y estable, y llega a la exigencia internacional de la tasa de estiramiento.
6) el recocido es un período de dos procesos: período de precalentamiento y período de recocido
7) sala de ablandamiento está protegido por el vapor manual con válvula reguladora de presión.
La presión de vapor: 0.2Mpa
La dosis de vapor: 15kg/h
8) equipadas con aire de secado de dispositivo de accionamiento manual.
Presión de trabajo: 0.6~0.7 Mpa
La cantidad de flujo: 300 L/min.
9) de refrigeración de recocido adopta el agua de refrigeración del aparato circulatorio. Intercambiador de calor es enfriado por el cable.
Caudal: 25 m³/h
Presión de trabajo de agua: 0,2-0,4 Mpa
4.4 Φ250Double Take up
1) carrete Spool tamaño: PND200~PND280
2) máx. de velocidad: 20m/s
3) de motor: 2,2 KW (CA)X2
4) de la correa de 90W de tipo motor síncrono de cable, la estabilidad y rapidez de respuesta.
5) atraviesan el tono es fijo.
6) cojín del brazo de detección, corrección automática, bobinado tensión puede ser ajustado de acuerdo al diámetro del cable.
7) la tuerca de la tapa Uniaxial se fija el carrete.
8) el freno de la mariposa neumática tipo.
5. Sistema de control eléctrico
| No | El tema | Marca |
| 1 | PLC. | SIEMENS |
| 2 | Convertidor de frecuencia | INOVANCE |
| 3 | Aparatos de baja tensión. | |
| 4 | La pantalla táctil | SIEMENS |
| 5 | Teniendo | NSK, el Japón |
| 6 | El motor | SIEMENS |

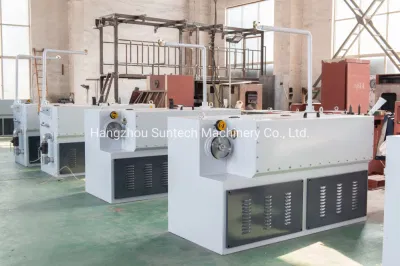

5. Fotos:
6. Embalaje y envío
Podemos empaquetar por palet, o según las necesidades específicas de los clientes.
7. Nuestros servicios
Para garantizar a los clientes son plenamente capaz de operar la máquina, si el cliente necesita, nos puede ayudar a la formación del cliente, incluye:
1. Modo de funcionamiento correcto
2. El mantenimiento correcto camino
3. Quite simple problema
8. Sdp:
Estimado cliente,
Gracias por su visualización.
Para una mejor recomendación, por favor díganos que siga la información cuando el envío de investigación.
1. Material de alambre
2. Alambre de diámetro de entrada y salida
3. Tamaño de spool para ocupar
Gracias y saludos
